Membrane Filter Press Diagram

Aug 21, 2020

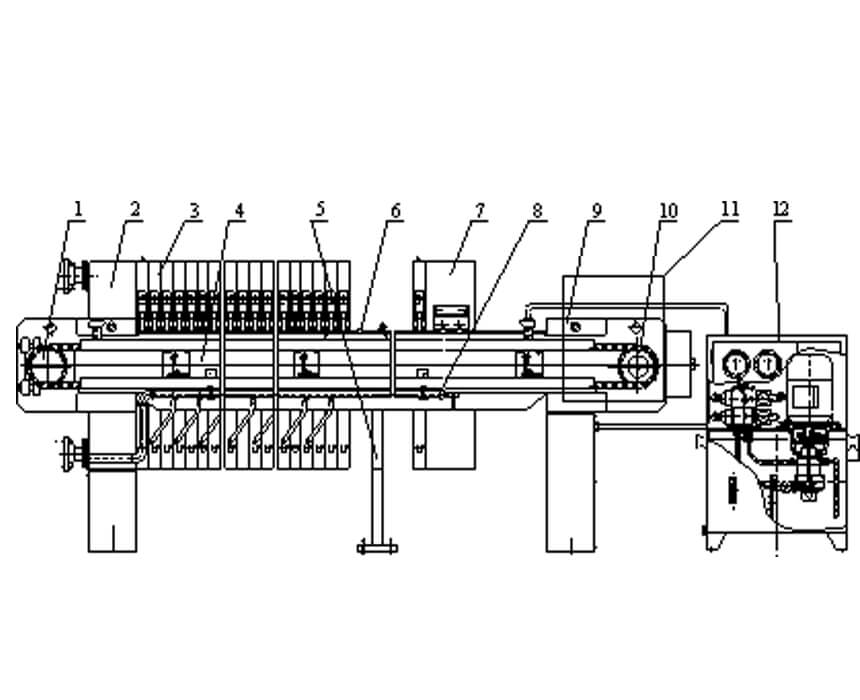

Membrane Filter Press Diagram


1. Passive sprocket       2. Head stock        3. Filter plate pack assembly  4. Main frame assembly

5. The supporting feet     6. Shifter            7. Follower assembly       8. Air hose assembly

9. Oil cylinder assembly   10. Driving sprocket   11. Electrical control cabinet  12. Hydraulic power unit


Filter Press Structure.jpg
